Універсальний подовжений різак Р3-345ПУ

Різак Р3-345ПУ внутрішньосоплового змішування газів призначений для ручного кисневого різання листового та сортового металопрокату з низьковуглецевих сталей товщиною до 300 мм . Надійна конструкція досягається за рахунок штампованих латунних елементів, що забезпечує довговічність та безпеку в роботі.

Сумісність із газами

Різак може працювати як на пропані , так і на ацетилені .
Вибір пального газу залежить від встановлених газозмішувальних мундштуків.

• Мундштуки мають три запірні пояски, що запобігають перетіканню газів.

• Змішування газів відбувається безпосередньо в мундштуку, що гарантує безпечне використання.
  У комплекті постачається розбірний пропановий мундштук №2PM .

Маркування мундштуків та товщина різання.

• №0PM/0А – 3–10 мм

• №1PM/1А – 8–15 мм

• №2PM/2А – 15–30 мм

• №3PM/3А – 30–50 мм

• №4PM/4А – 50–100 мм

• №5PM/5А – 100–200 мм

• №6PM/6А – 200–300 мм

Особливості конструкції

• Кут нахилу головки 110 ° і подовжена форма дозволяють працювати у важкодоступних місцях.

• Різак не вимагає вогнетривких клапанів .

• Укомплектований ніпелями для використання рукавів діаметром 6 та 9 мм без перехідників.

• Накидні гайки: M16×1,5 (кисень) та M16×1,5LH (горючий газ).

• Індивідуальна упаковка виключає бій та забезпечує збереження комплектації під час транспортування та зберігання.

Технічні характеристики

• Застосовуваний газ: Пропан-Бутан, Ацетилен

• Товщина різу: до 300 мм.

• Тиск кисню: 2,5-10 МПа

• Тиск пропану: 0,4-1,5 МПа

• Тиск ацетилену: 0,30-0,50 МПа

• Витрата кисню: 4–33,2 м³/год.

• Витрата пропану: 0,41–0,86 м³/год

• Витрата ацетилену: 0,025–1,5 м³/год.

• Виконання: важільне/клапанне

• Кут нахилу головки: 110 °

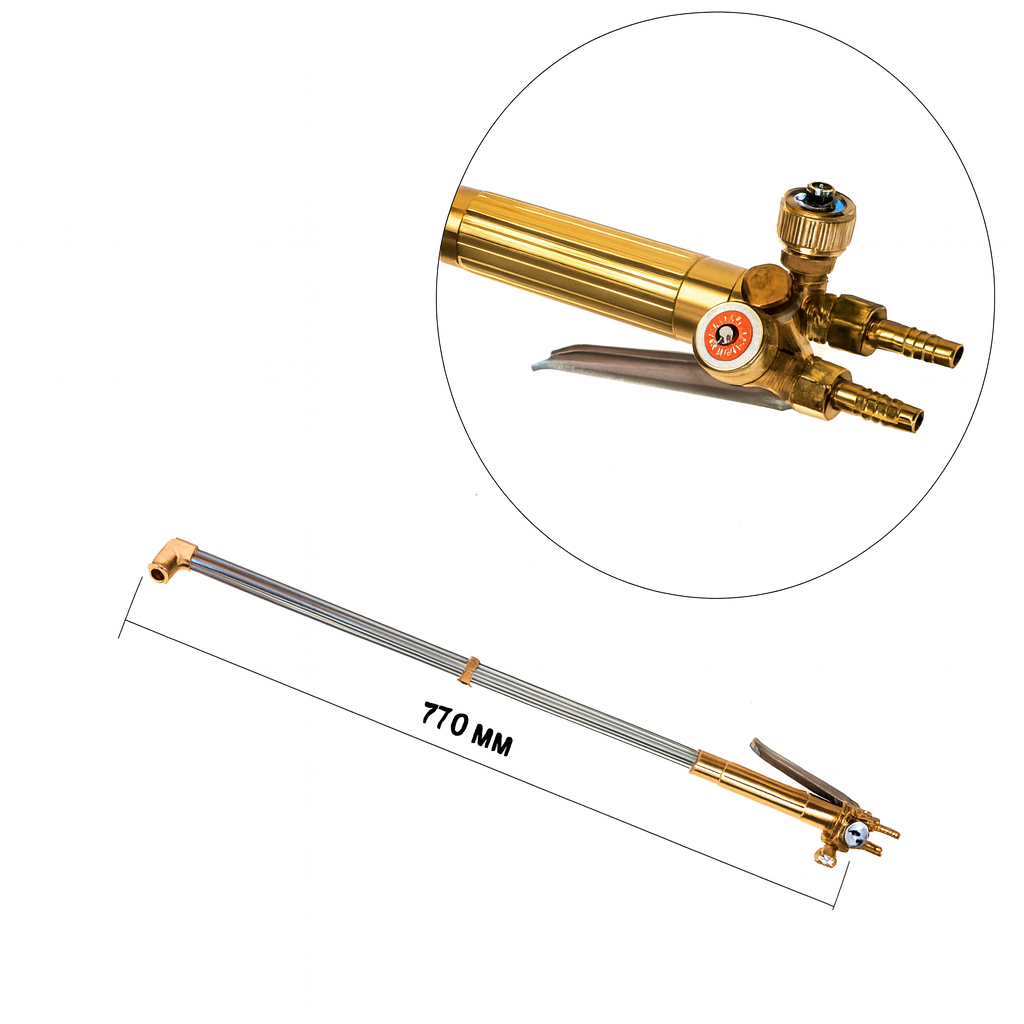

• Довжина: 770 мм

• Вага нетто: 0,9 кг

Комплектація

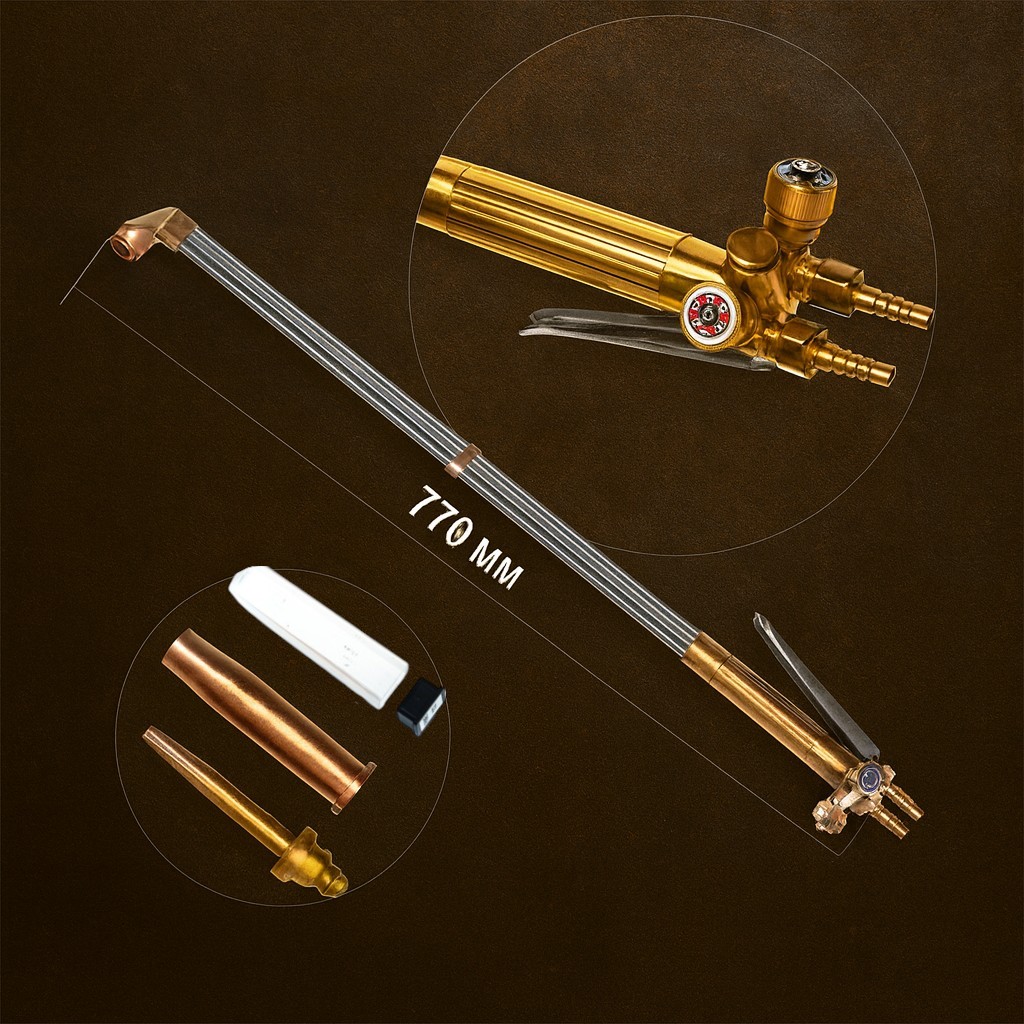

• Різак подовжений Р3-345ПУ, L = 770 мм - 1 шт.

• Мундштук пропановий №2PM – 1 шт.

• Ніпель універсальний 6/9 мм – 2 шт.

• Гайка накидна M16x1, 5 - 1 шт.

• Гайка накидна M16x1, 5LH - 1 шт.

• Посібник з експлуатації – 1 шт.
